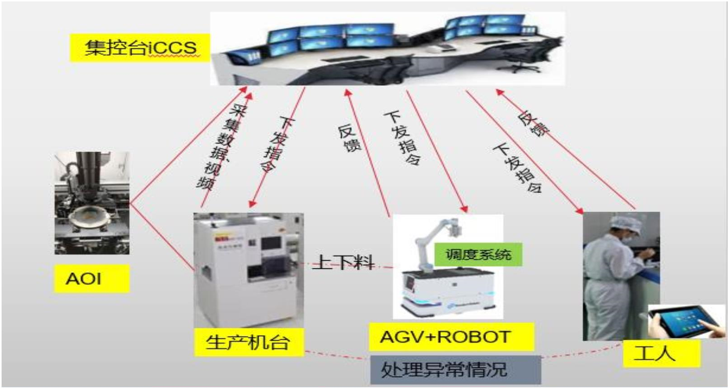

• 某半導體工廠智能劃片車間

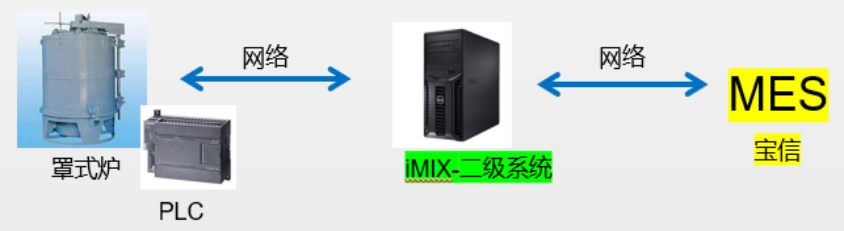

• 作為某鋼廠二級邊緣系統，iMIX銜接設備層和寶信MES

幫助鋼鐵廠實現ERP/MES對設備層的感知和控制。

半導體設備廠商配套iMIX，實現行業SECS協議的單元邊緣控制器。

賦能國內中小半導體設備商，達到和全球大廠商一樣的國際標準，幫助他們成為頂級客戶的供應商。

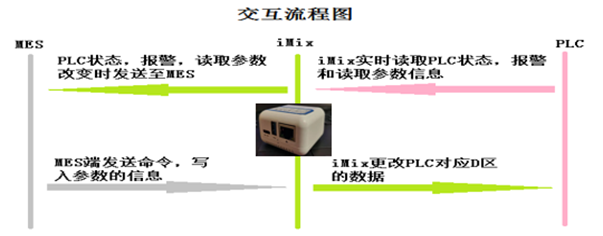

iMIX作為連接設備層和MES的通道，廣泛應用于流水線數據采集和追溯

此案例一般無控制設備的要求。工互提供iMIX標準解決方案，項目成本領先市場。

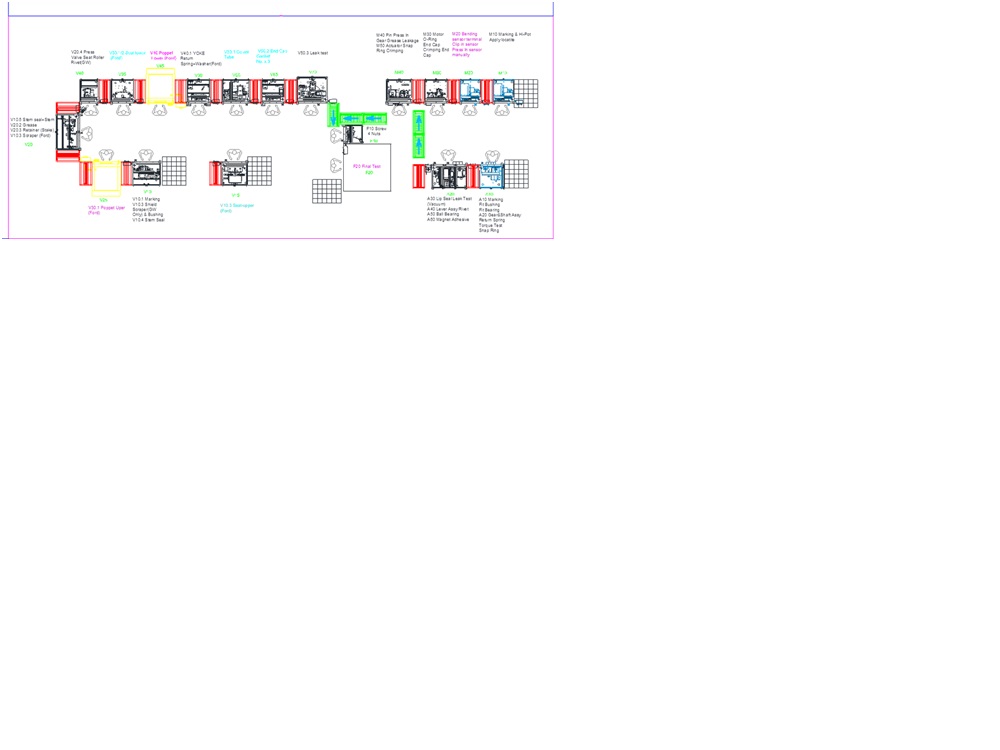

電子助力轉向系統－EPS產線ACC成功案例

EPS由Housing,Sensor,Motor,ECU,Column等裝配而成。設備主要是：西班牙Spain的Mapro和馬來西亞Malaysia的Flexlink，PLC型號為AB，而且是多臺設備共用PLC。該產線幾乎用到了所有的系統功能。

1.設備建造調試。

在這條產線設備的建造階段，iPlant跟設備供應商按預定義標準做好接口定義，對每個工站都實現了防錯，追溯，報警，參數控制等功能，設備通過HMI從iPlant中下載所有定義好的生產工藝參數，每次通過iPlant修改參數也都會根據需要自動把最新的參數告訴設備，并同時會顯示對應的信息在HMI上提示操作工來下載最新的參數。

PLC是幾個站共用，節省投入，但對軟件性能要求高。

2.關鍵工位的交互和控制。

在ECU組裝站，客戶要求在組裝之前對ECU進行Pin Check，防止操作工將不合格的ECU組裝上去，比如針歪了等等。因此，設備供應商需要用一個照相機來檢測ECU的針是不是都OK，這個ECU是不是良品等。由于跟照相機直接跟iPlant通信比較困難，但是要采集照相機的檢測結果，對iPlant來說是個難題。為了解決這個難題，iPlant使用了DT4000采集終端，通過COM串口數據以及DI/DO信號來實現了對ECU檢測結果的采集，當ECU條碼被掃到，設備會將ECU條碼通過COM口發送給DT4000, 當ECU檢測完成，設備會發送DI/DO信號給DT4000，例如DI/DO 1為檢測OK， DI/DO 2為檢測失敗，iPlant Server里面會通過以太網對DT4000的串口數據及DI/DO信號進行監測，當COM口或DI/DO信號有了數據，iPalnt會把ECU條碼及檢測結果保存到數據庫里，當ECU組裝站準備組裝ECU之前，iPalnt會檢查這個ECU是否為Pin Check 合格的件，如果不是，iPlant則會告訴設備來阻止一個不良品的誕生。

3.該產線其他功能。

條碼打印，audit，物料追溯等功能，PC上的數據追溯，零部件狀態檢查，時間同步等功能都得到應用。每次生產件，iPlant會根據條碼等信息來檢查該件是否屬于當前工站，是否狀態正常，如果不是，iPlant會提示相關錯誤信息在HMI上并阻止機器，只有狀態正常并且屬于當前工站的件才可以繼續生產，即使有不良品出現，客戶也可以通過iPlant來返工或者報廢這個件。生產結束后，iPlant會檢查unload的條碼，生產數據等來確保件跟生產數據是一一對應的，iPlant的防錯能力大大減少了不良品的誕生，降低了風險，同時也節約了生產成本。

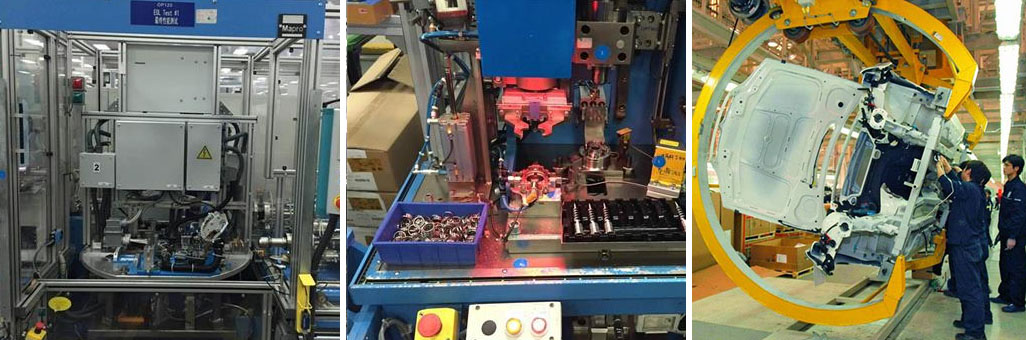

EPS－electronic powerful steering組裝車間

博格華納排放工廠的實施案例

博格華納的總部位于美國密歇根州的奧本山，為全球主要汽車生產商提供先進的動力系統解決方案，是這個領域中公認的領袖。博格華納在其一百多年的歷史中，始終以節能，降低排放，提高發動機和變速系統技術性能為產品開發理念，為世界上眾多的整車廠和動力系統供應商開發提供了高技術含量的發動機及變速系統關鍵部件。寧波博格華納公司主要以渦輪增壓器系統及寧波研發中心、摩斯鏈條系統、排放系統，產品包括渦輪增壓器、鏈條系統、哈瓦鏈、可變凸輪正時系統、排氣再循環閥、排氣再循環冷卻器等。客戶包括上海大眾、一汽大眾、上海通用、長城、福特、濰柴等。目前員工接近1000人，是博格華納在華最大的生產制造基地。

        該三代閥是寧波博格華納為長城和福特特別制作的產品，主要實現汽車尾氣重復利用，提高汽油的利用率。因為該產品的造價昂貴，生產過程中大部分的壞件無法重新加工并且為了管控產品的質量，提高產能，ACC以嚴謹?shù)目刂评砟钣行页蔀槭走x方案。

1.物料追溯

IPLANT會記錄所有的生產物料和每個產品組件的詳細信息，可以根據追溯條碼來查找各個物料信息，同樣的可以通過對應的物料來查找到該產品。

2.IPLANT防錯

當前件在生產時，IPLANT會檢查該件當前路由和型號是否正確，如其中任意不對應就會向PLC發送錯誤指令和信息。

3.質量控制

為設備自檢模式和邊緣樣件模式設置合理的計劃，每到達我們規定的時間，IPLANT就會提示設備做校驗工作，來調整因生產過程帶來的一些非人為因素的誤差。

同樣也會記錄生產加工過程的所有參數，當該產品出問題時可以追溯到詳細的參數，方便分析具體出問題的原因。

4.數據交互

操作工可以在IPLANT上配置好具體型號所需要的參數，當需要加工該型號時，PLC就可以直接向IPLANT發送請求，IPLANT會把對應參數發送給PLC，讓設備去加工。

同樣PLC也可以把生產加工參數上傳給IPLANT，讓IPLANT記錄，來達到監控整個生產過程的狀態。
